Cablejat Utp I Patch Pannel

1 - Cable directe A

Primer farem un cable directe A, per fer aquest cable necessitem:

• 2 RJ45
• 1 cable UTP

Comencem tallant el cable UTP per les dos puntes uns 5cm perque així podem manipular millor el cable i després el tallarem a la mida que necessitem.

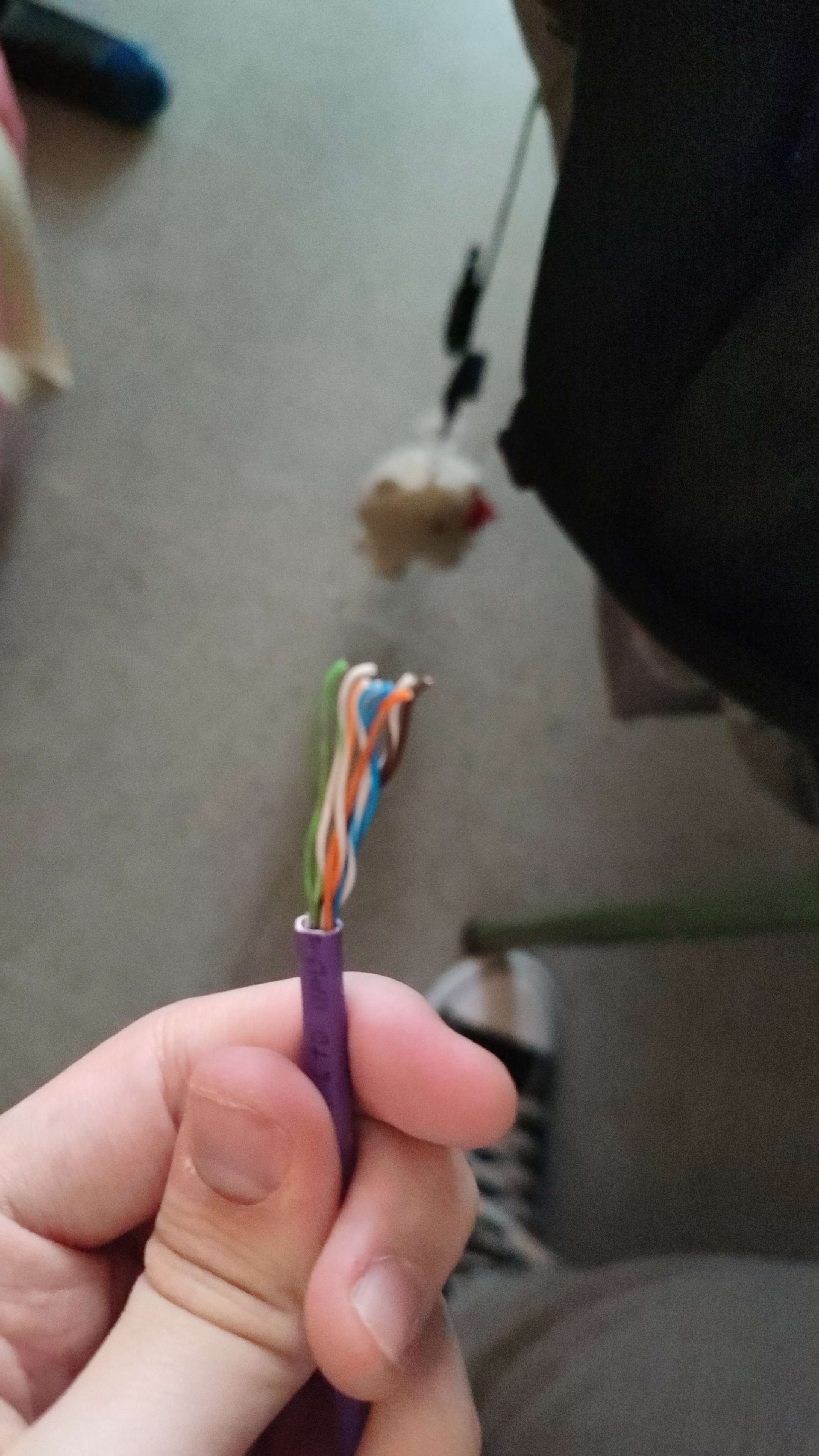

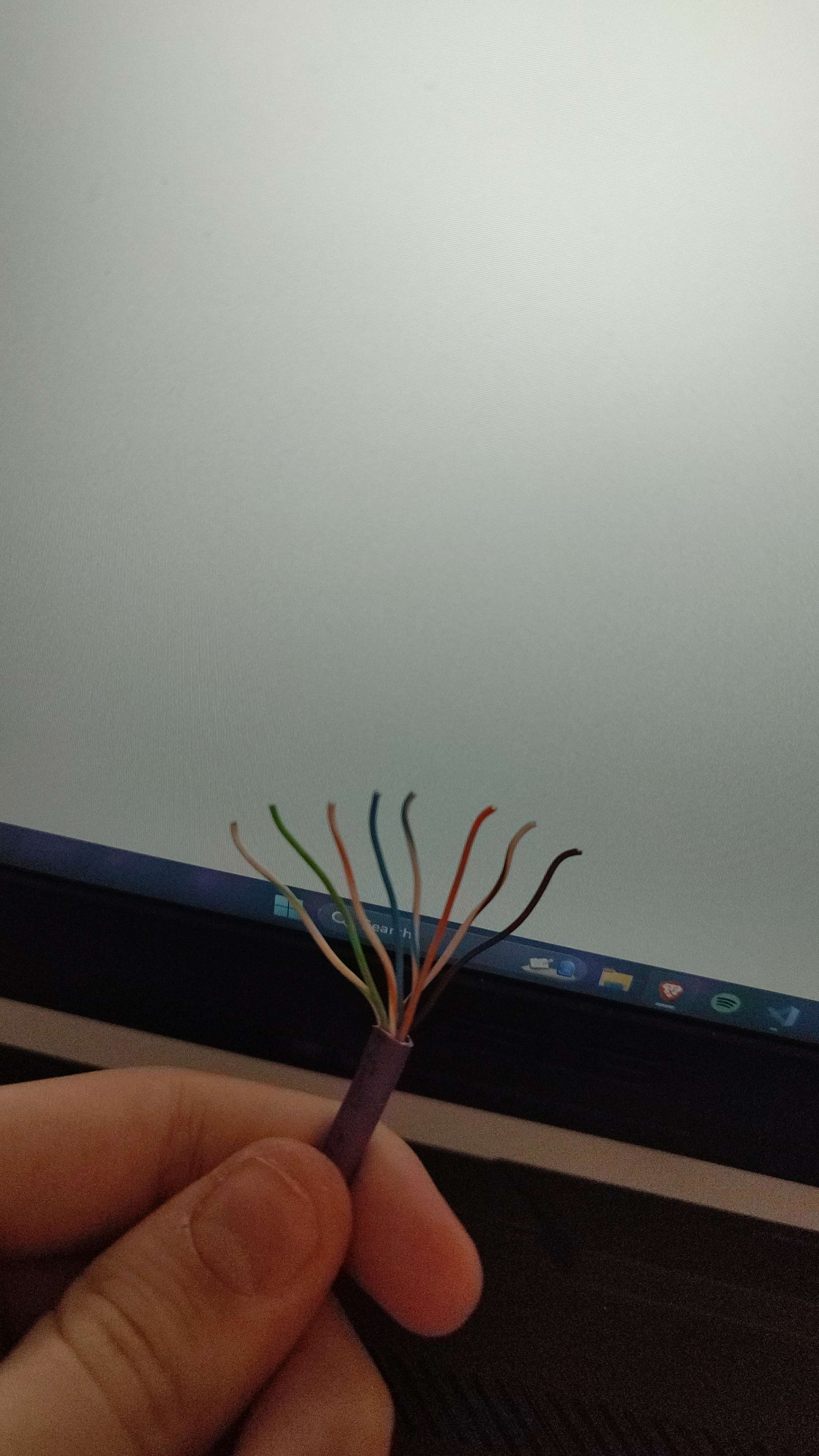

Ara desenvolupem els cables

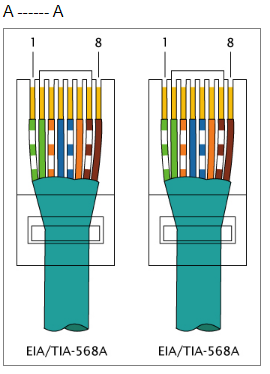

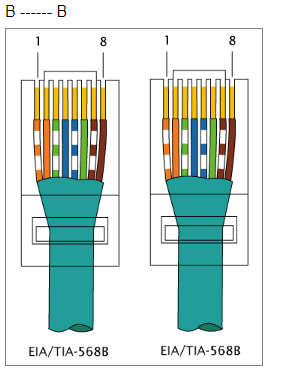

Ara posem els cables en l’ordre que ens diu la imatge:

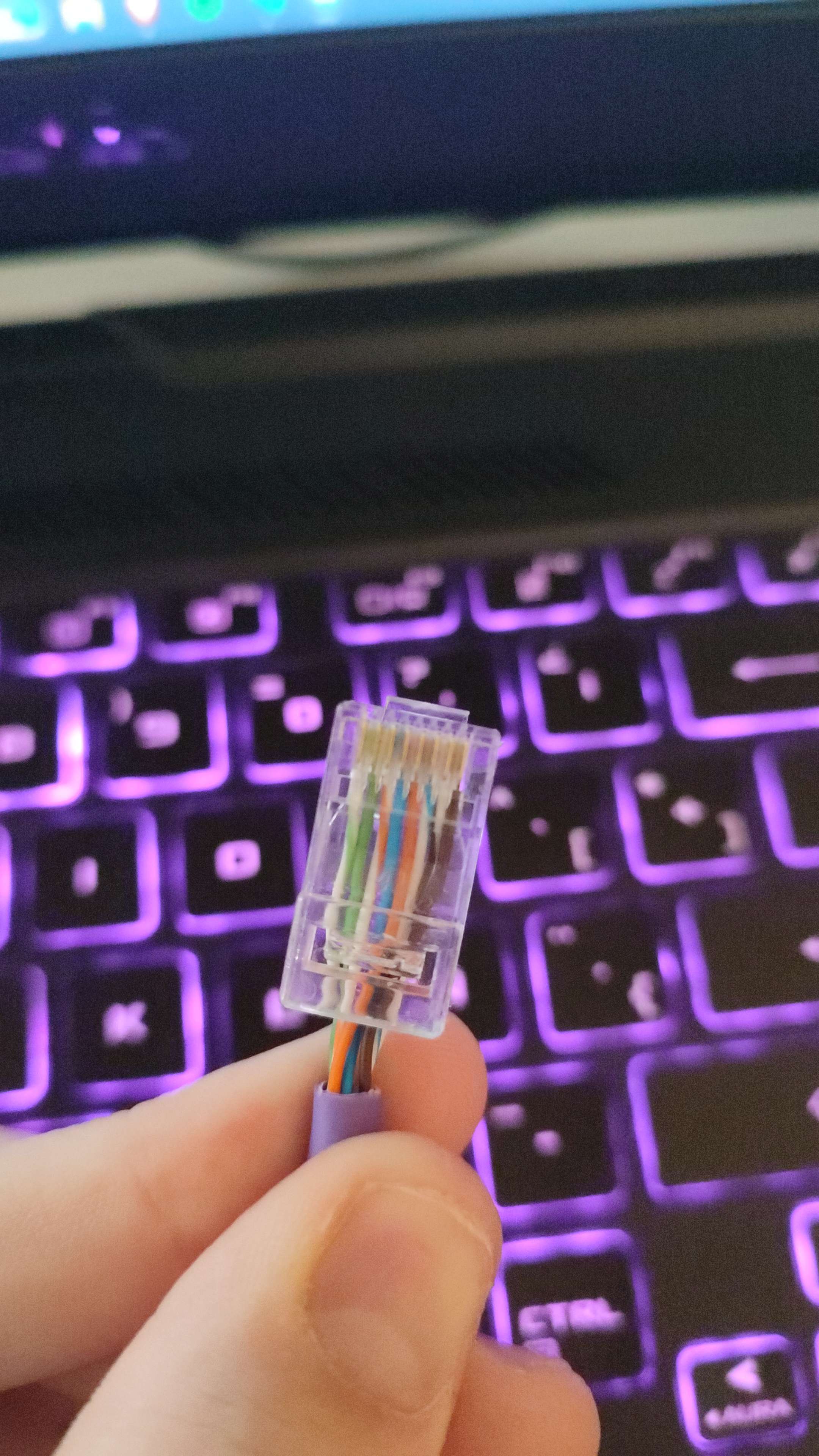

I els posem en el RJ45:

I el premsarem amb la premsa.

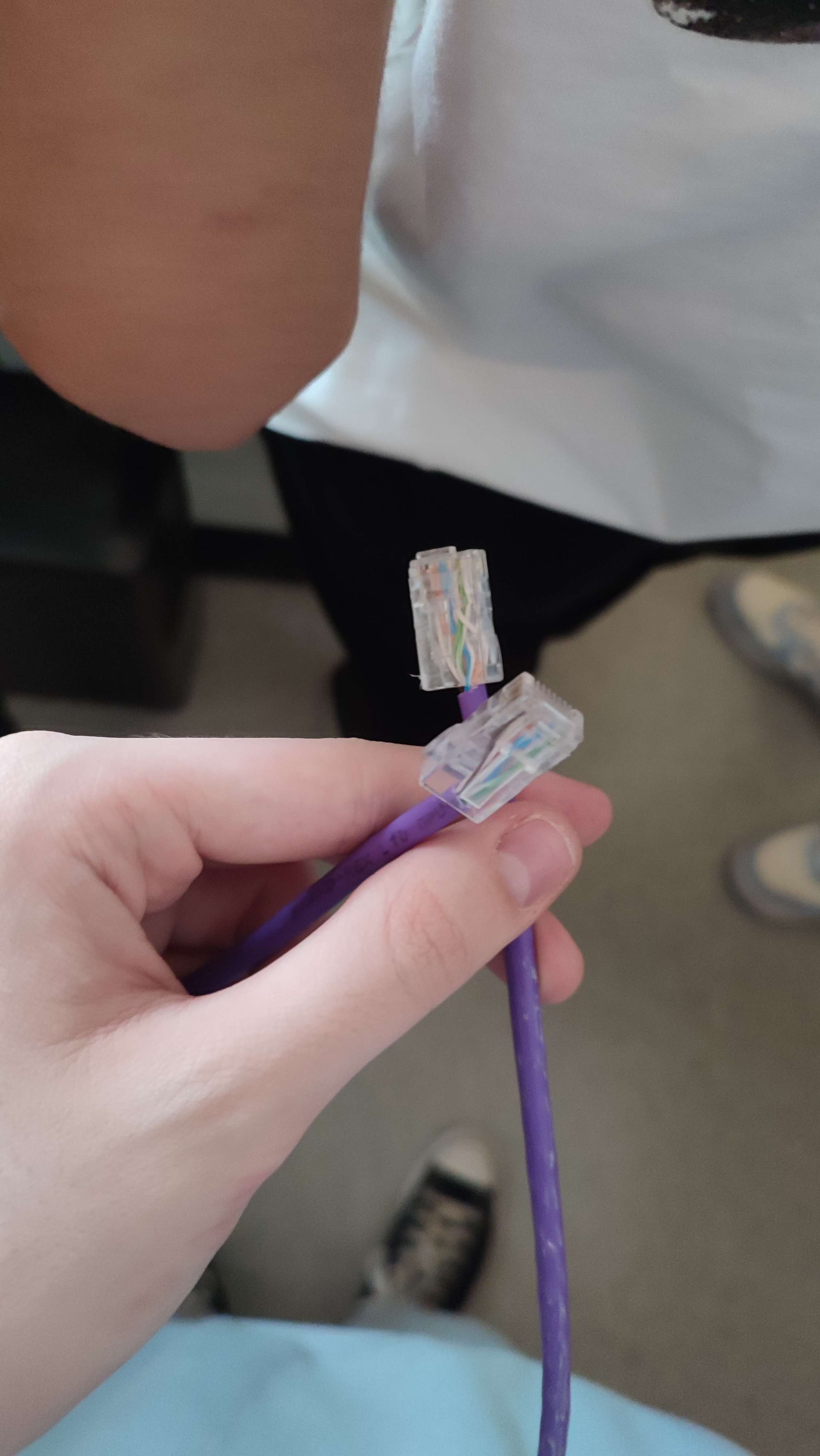

I ara fem el mateix amb l’altre punta del cable.

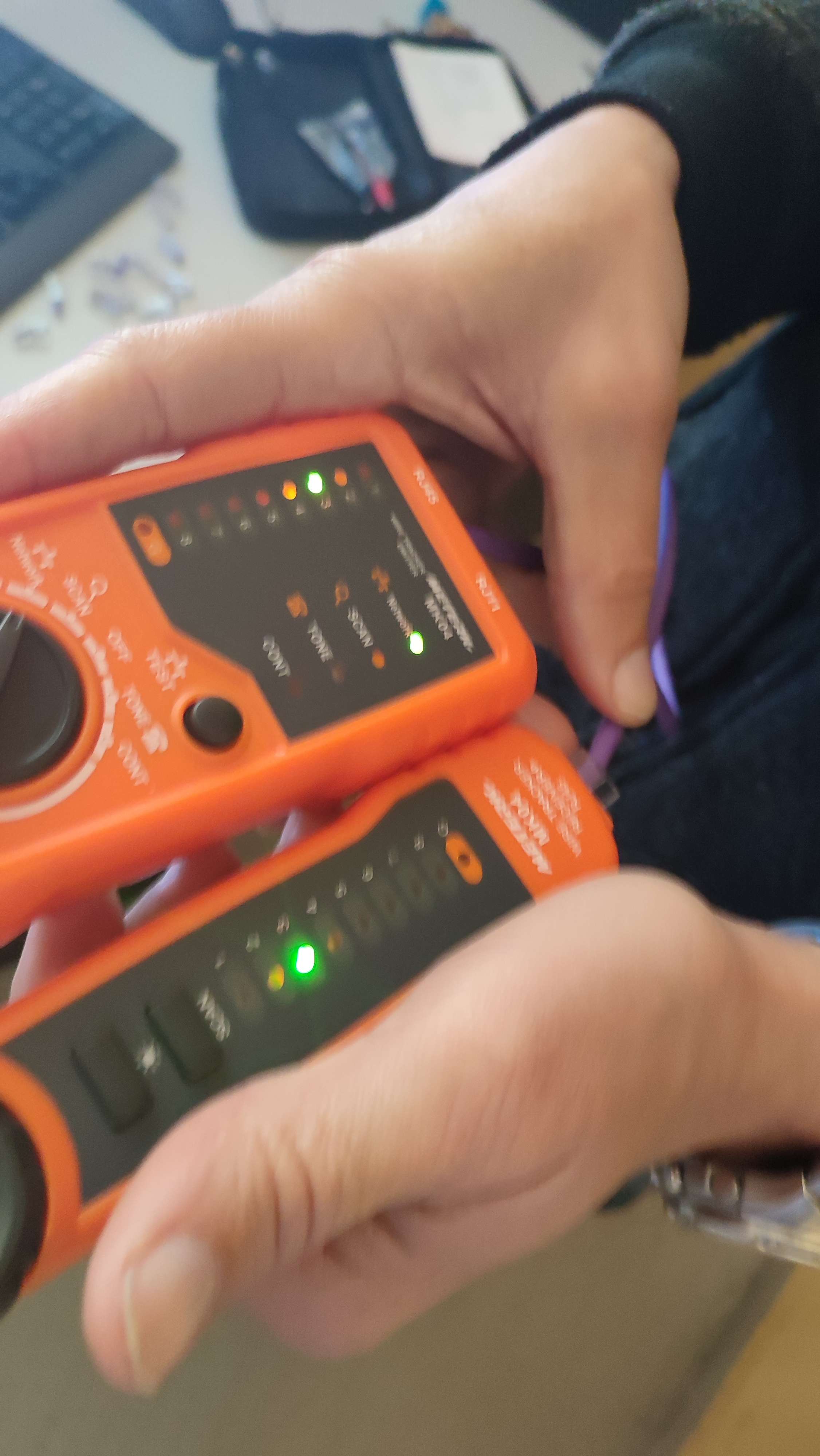

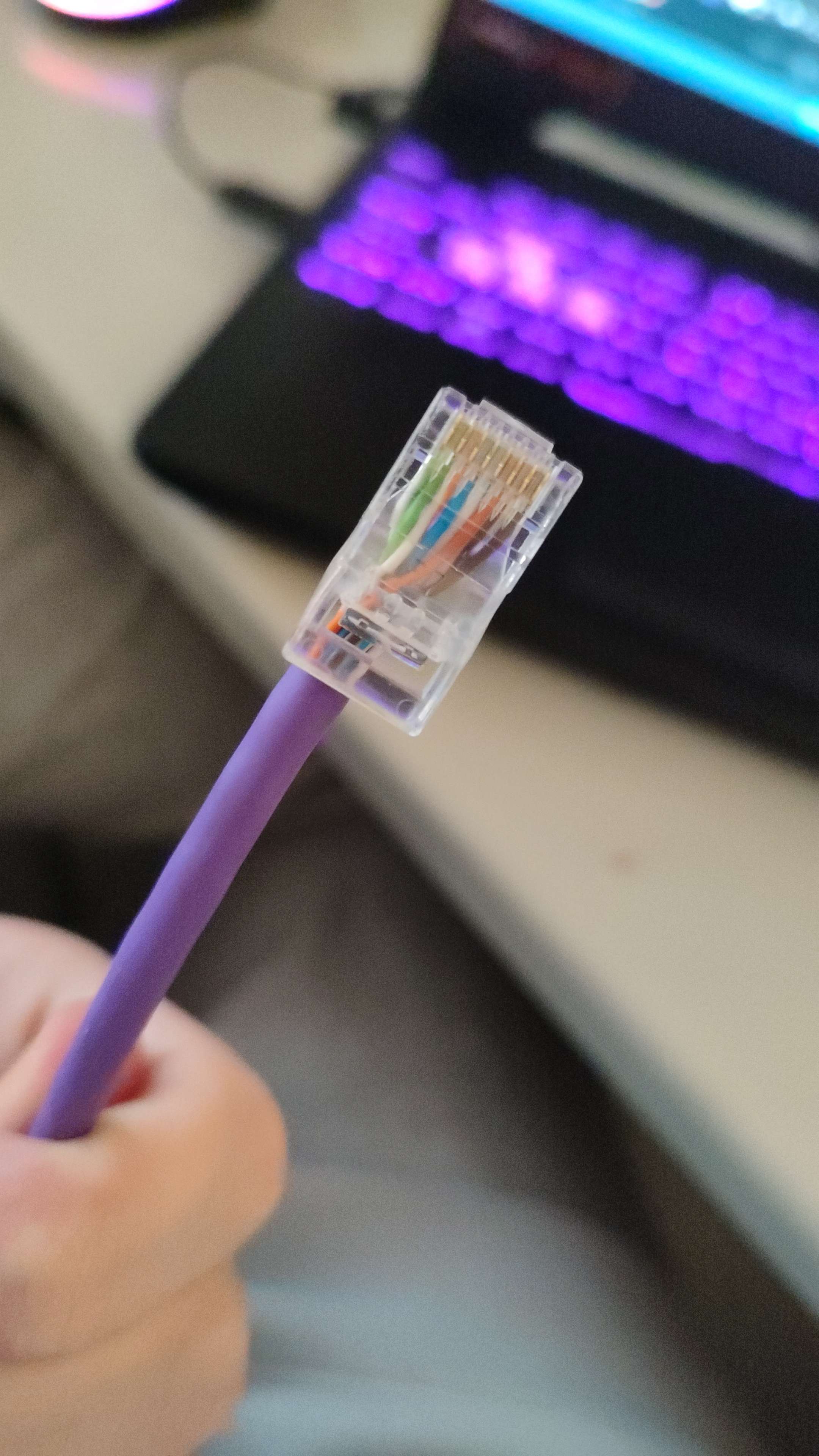

I aquí tenim el cable directe A funcionant.

2 - Cable directe B

Es fer exactament el mateix que el cable directe A però canviant l’ordre dels cables.

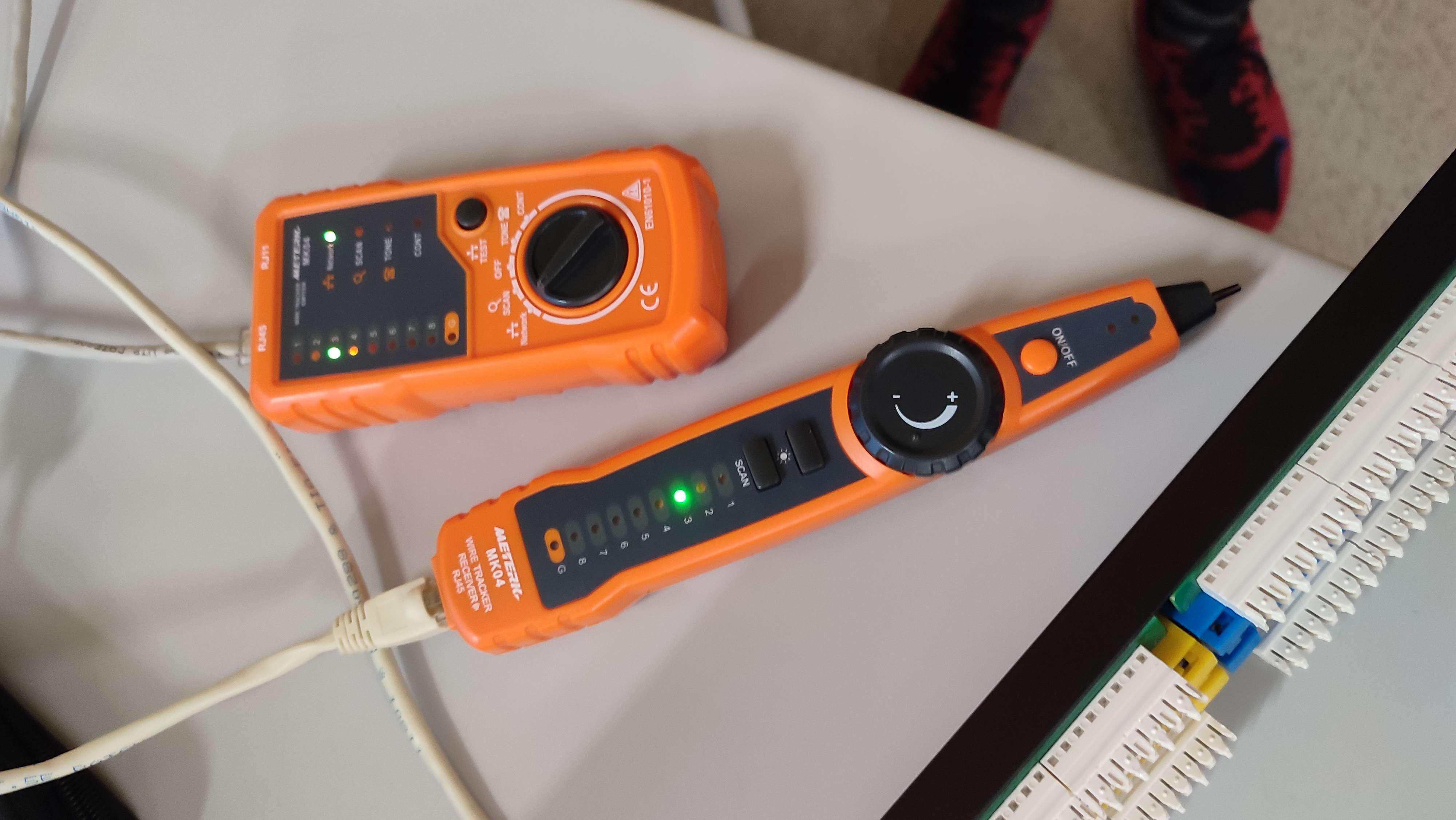

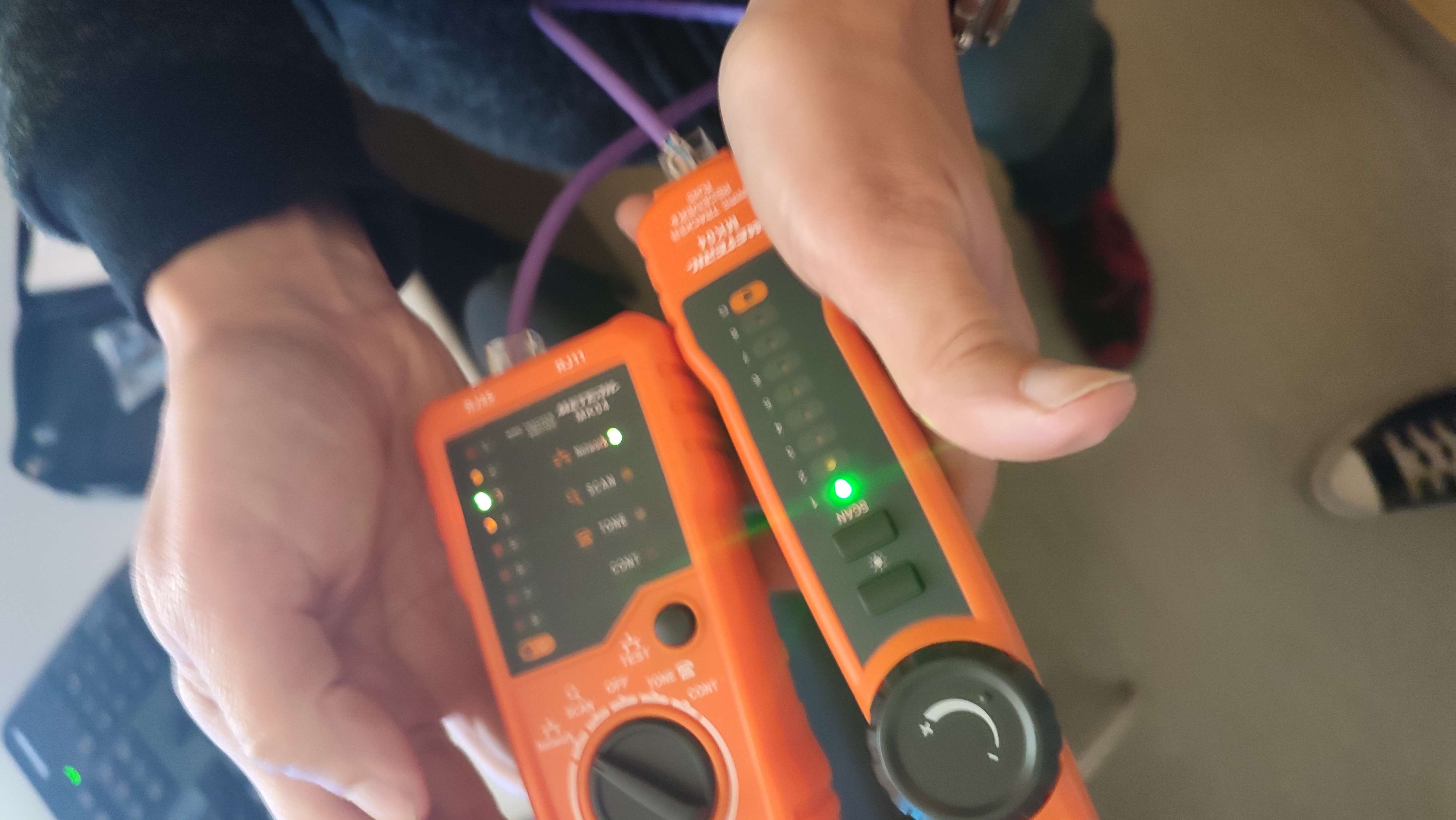

Comprovem que funciona.

3 - Cable Creuat

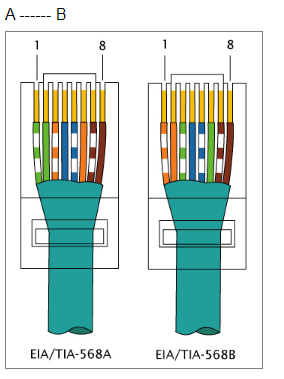

Es fer exactament el mateix que el A y el B però fem un A per una punta y un B per l’altre punta.

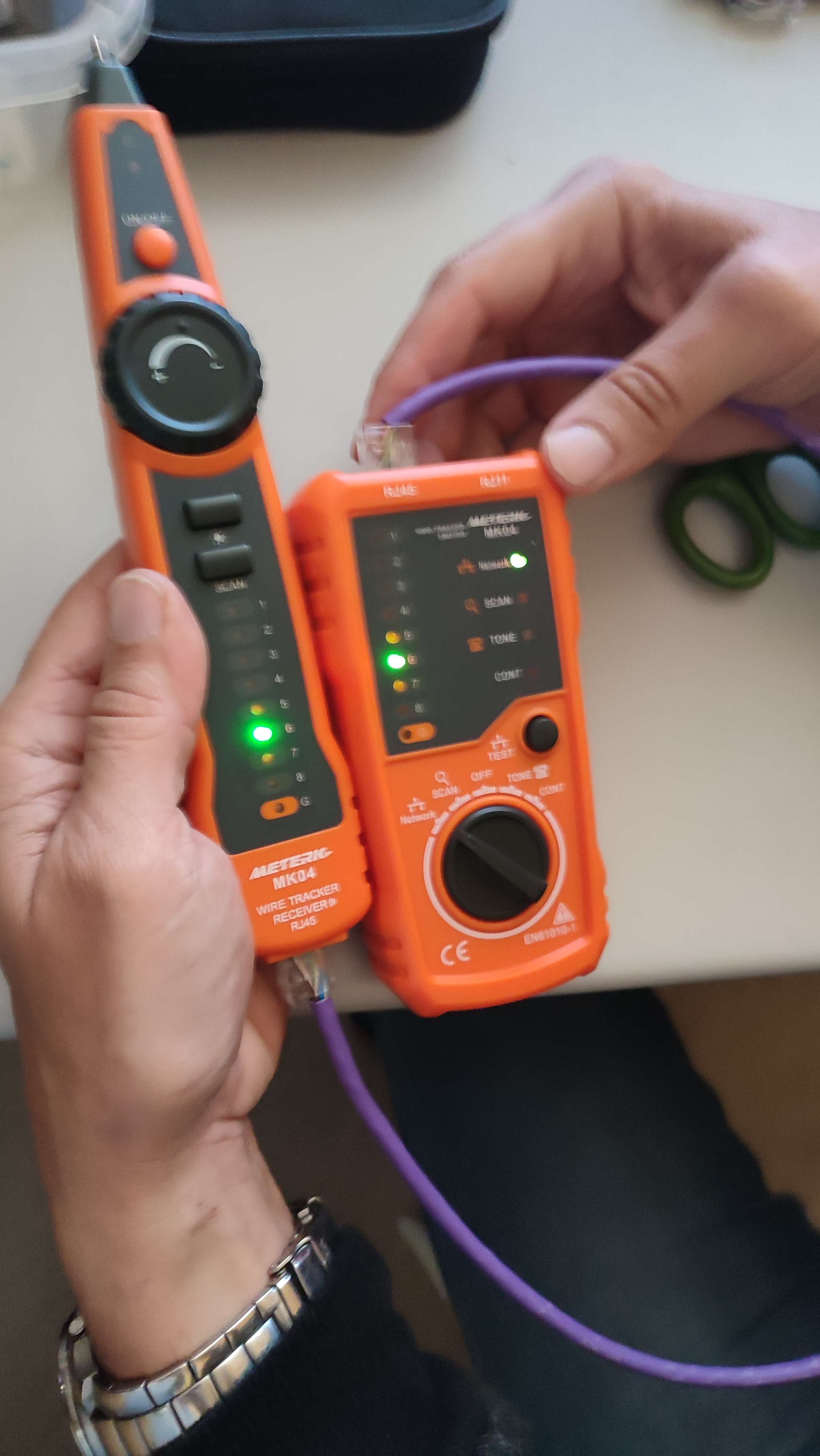

Comprovem que funciona.

4 - Patch Panel

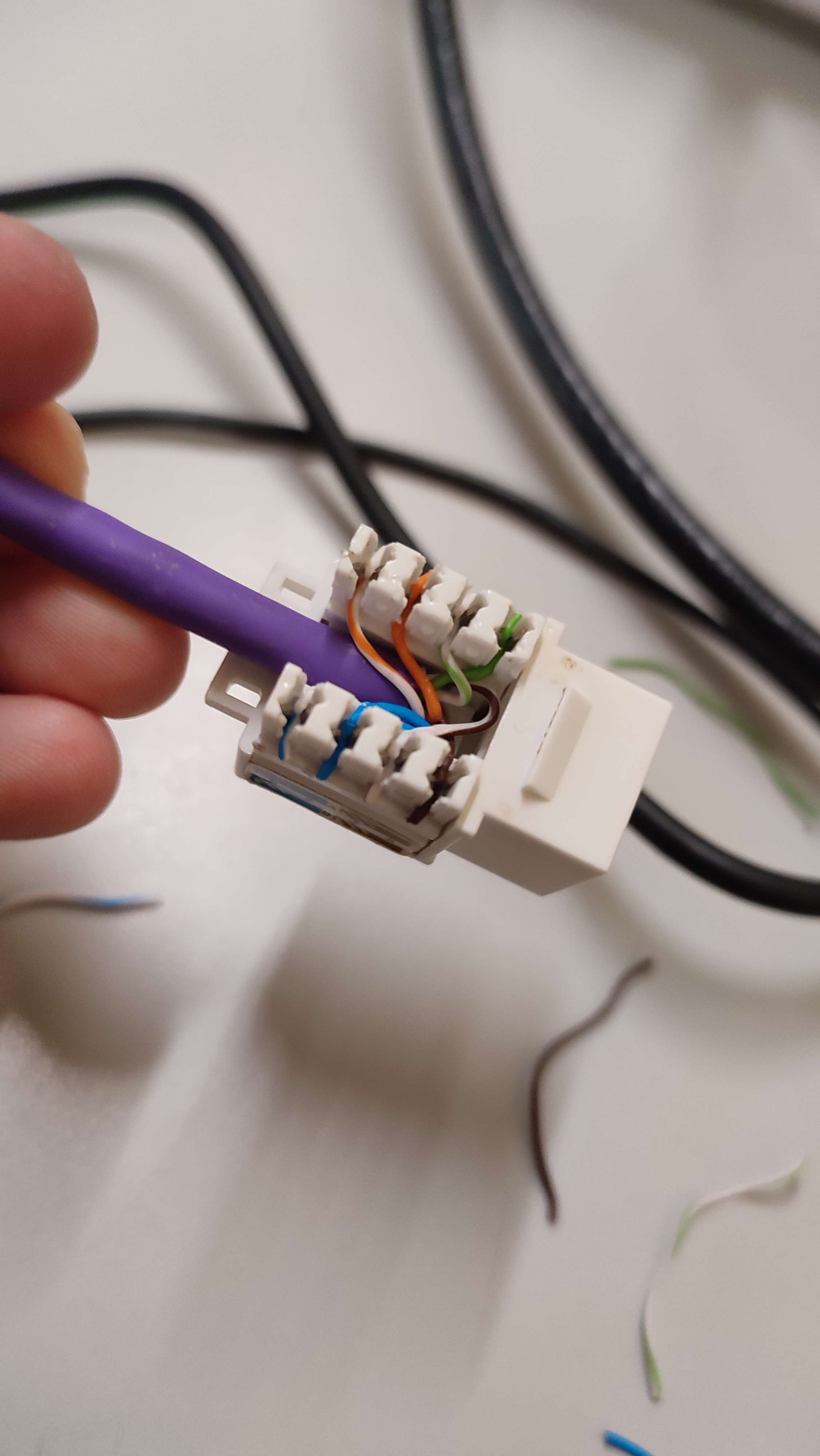

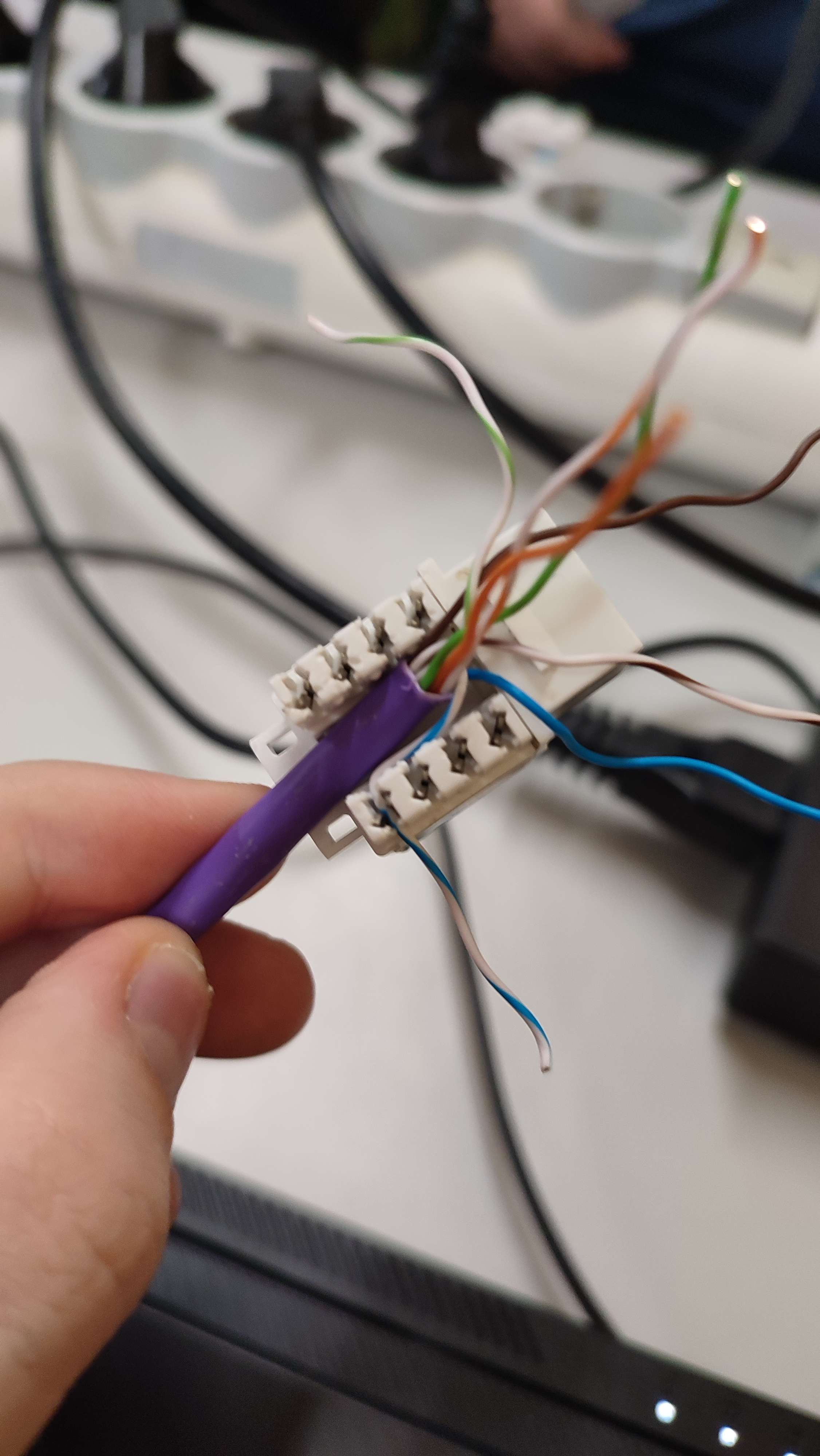

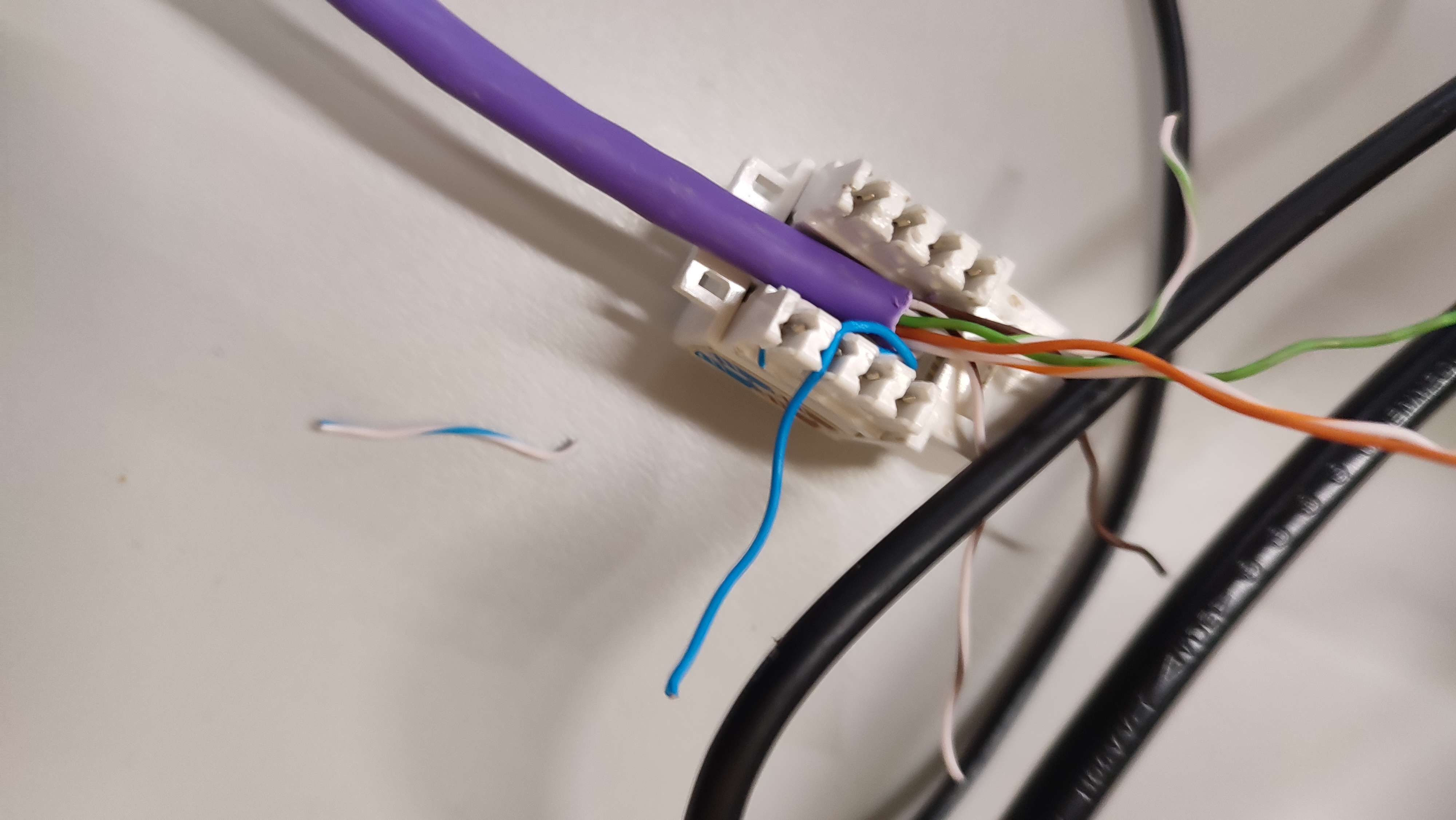

Primer posem el cable així i seguim els colors que ens diu la roseta.

I ara el premsarem.

I ara fem el mateix per tots els colors

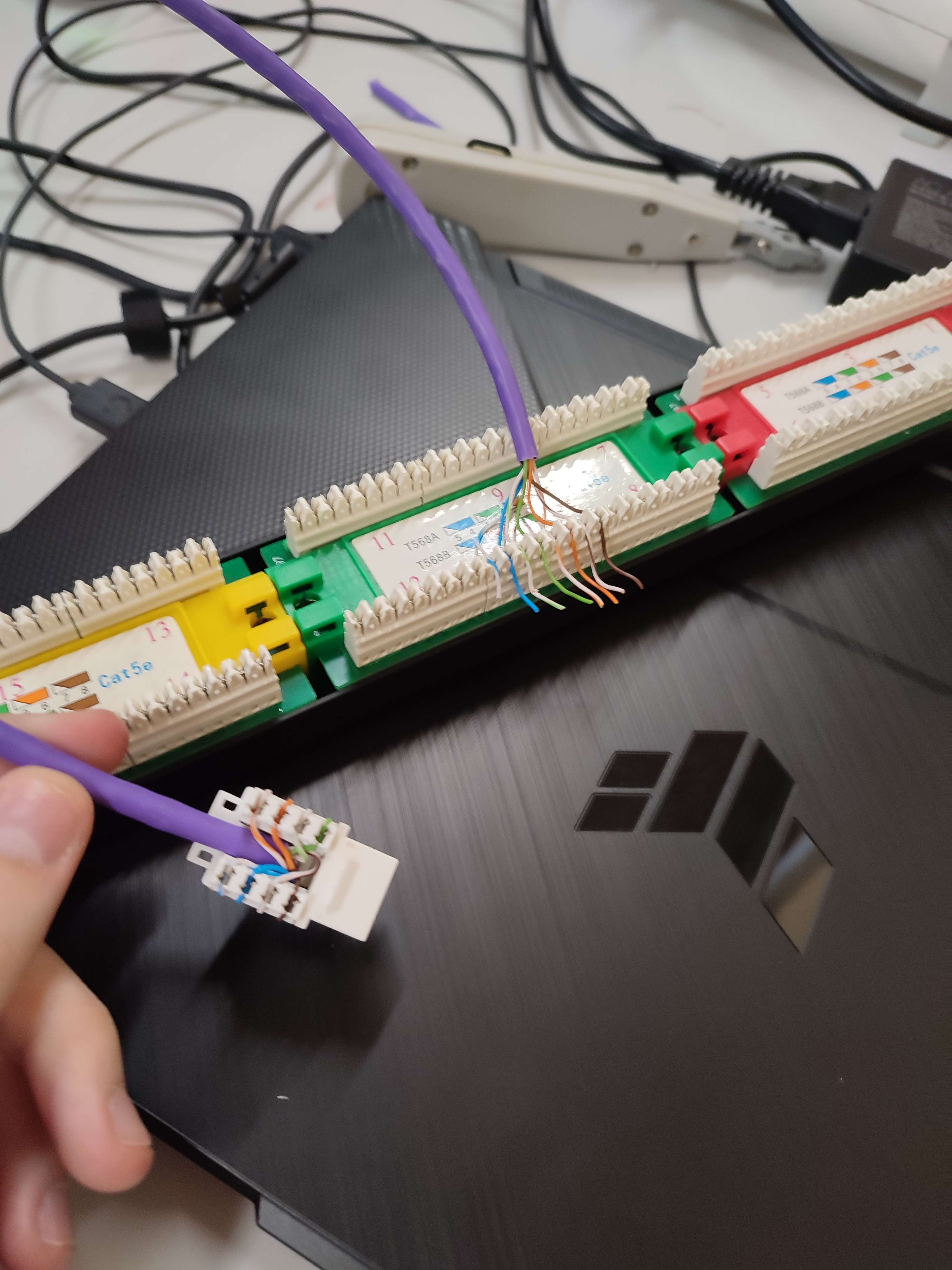

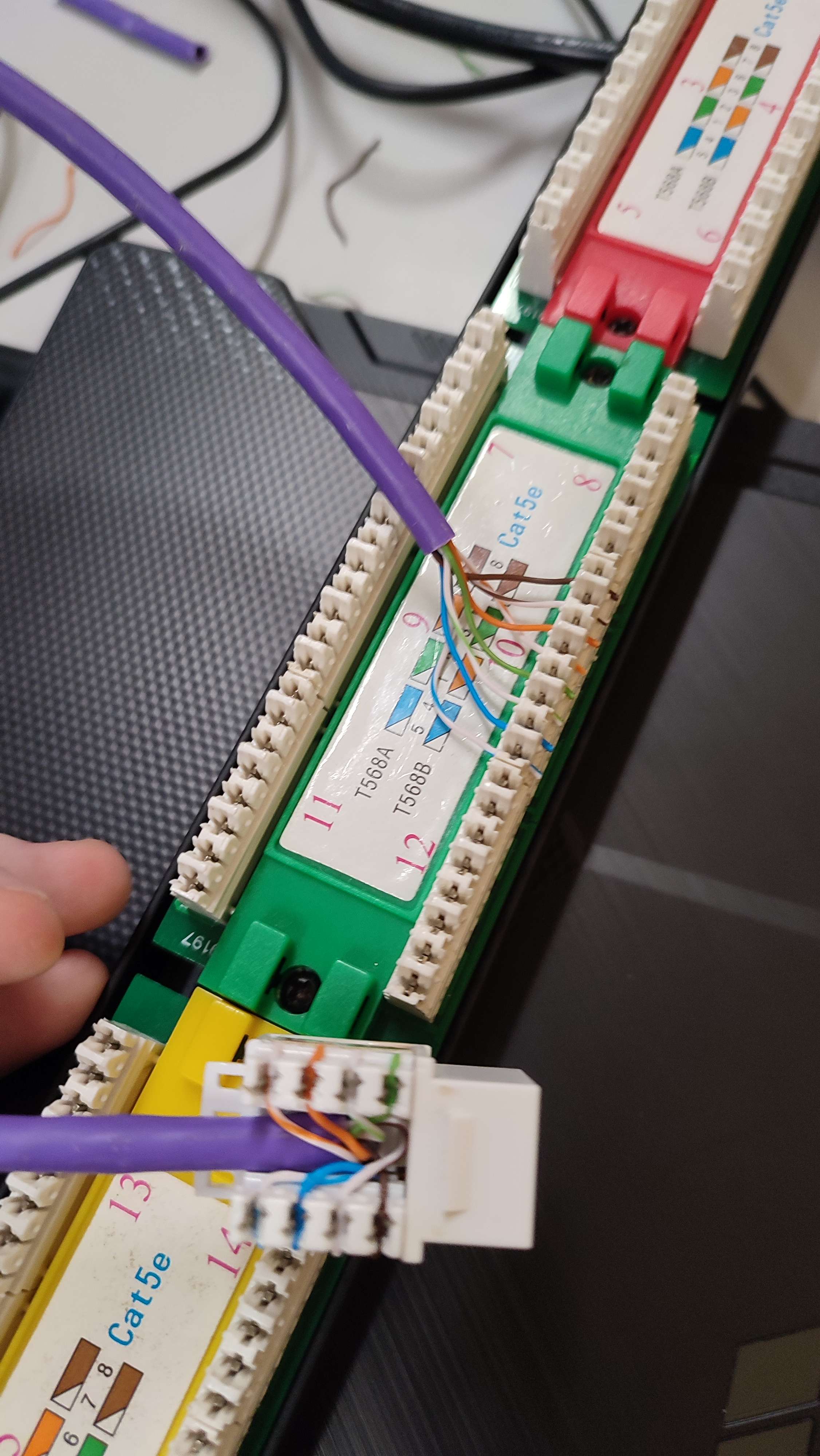

Després agafem el patch panel y el posem així.

I ara el premsarem.

I ja estaria, mirem que funciona!
